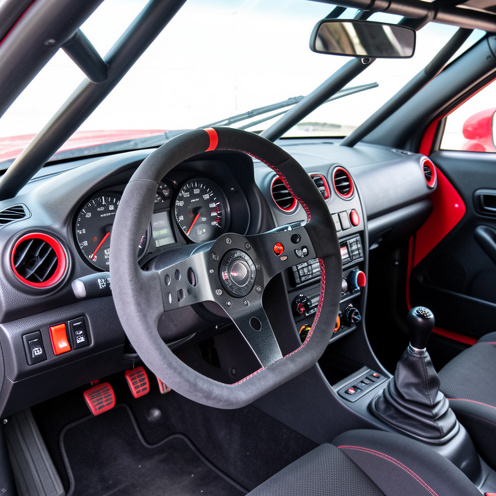

Tableau de bord d’une voiture de rallye : instruments et installation

Un tableau de bord voiture rallye ne se résume pas à un écran numérique posé devant le volant. Il doit fournir les informations utiles en quelques dixièmes de seconde, rester lisible sous les vibrations et survivre à la poussière, à la chaleur comme aux projections d’eau. Sa conception répond aussi à une logique de sécurité : aucun élément ne doit gêner la conduite, le déploiement des équipements autorisés ou l’accès aux commandes d’urgence.

Sur une auto engagée en rallye, le pilote surveille le moteur et la vitesse ; le copilote suit le temps, l’itinéraire et parfois des fonctions propres à l’épreuve. Le bon équipement dépend donc de la discipline, de l’auto de base, de son règlement technique et du budget de préparation.

À quoi sert le tableau de bord en rallye ?

Le combiné d’origine d’une voiture de série est rarement pensé pour la compétition. Il peut être conservé dans une préparation limitée, mais ses informations sont souvent dispersées, sa lisibilité baisse avec le soleil et il ne propose pas toujours les alertes adaptées à un moteur sollicité à pleine charge.

Un tableau de bord de compétition regroupe les données prioritaires dans le champ visuel du pilote. L’objectif n’est pas d’afficher le maximum de paramètres : il s’agit d’identifier immédiatement une anomalie afin de lever le pied avant une casse mécanique ou une situation dangereuse.

• Régime moteur : compte-tours avec témoins de changement de rapport configurables.
• Température de liquide de refroidissement : indispensable pour détecter une surchauffe.
• Pression et température d’huile : une chute de pression impose une réaction immédiate.
• Tension de charge : utile pour suivre alternateur, batterie et faisceau.
• Vitesse engagée et rapport : pertinente avec une boîte séquentielle ou un capteur de rapport fiable.
• Carburant : niveau, pression d’alimentation et, sur certaines installations, autonomie estimée.
• Témoins d’alerte : pression d’huile, température excessive, défaut de charge, feux ou indicateurs réglementaires selon l’auto.

Analogique, digital ou solution mixte : quel affichage choisir ?

Le choix oppose rarement le « moderne » au « dépassé ». Un montage analogique bien implanté reste rapide à lire et simple à dépanner en assistance. Un afficheur digital centralise les données, mémorise les valeurs maximales et peut dialoguer avec le calculateur moteur. Le système mixte conserve souvent un grand compte-tours ou des voyants dédiés autour d’un écran compact.

Un écran de 5 à 7 pouces suffit généralement dans un habitacle de rallye. Au-delà, le gain de surface ne compense pas forcément l’encombrement. Privilégiez une luminosité réglable, un affichage lisible avec casque et visière, une mémoire des alarmes et des connecteurs verrouillables. Les fonctions GPS ou de télémétrie doivent rester compatibles avec le règlement de la discipline visée.

Les instruments à prioriser selon votre préparation

Sur une voiture à carburateurs ou dotée d’un faisceau ancien, des cadrans autonomes peuvent constituer la solution la plus rationnelle. Une sonde de pression d’huile fiable, un manomètre de température d’eau et un voltmètre offrent déjà une protection efficace du groupe motopropulseur.

Sur une auto à injection, le calculateur moteur transmet souvent régime, température, pression, position papillon ou défauts électroniques par un bus de communication. Un dashboard compatible évite de doubler certaines sondes. Cette intégration exige toutefois de vérifier le protocole de communication, la fréquence de mise à jour et l’échelle de chaque mesure. Une mauvaise configuration peut afficher une valeur plausible mais erronée.

Le rôle des témoins d’alerte

Les alarmes lumineuses doivent être hiérarchisées. Un voyant rouge de pression d’huile ne se traite pas comme un rappel de ravitaillement. Réglez des seuils cohérents avec le moteur, validés lors des essais : par exemple, une pression d’huile minimale variable selon le régime plutôt qu’un seuil fixe mal adapté au ralenti. Ajoutez si possible une alerte sonore brève, sans transformer le cockpit en source de distraction.

Sécurité : une alarme ne remplace ni une sonde fiable ni un contrôle mécanique. Après une chute de pression d’huile, une température anormale ou une odeur de carburant, immobilisez l’auto dans des conditions sûres et cherchez la cause avant de repartir.

Installation : implantation, câblage et fiabilité

L’installation commence par une maquette. Assis dans le baquet, harnais serré et volant en place, le pilote doit voir le régime, les voyants rouges et la température moteur sans détourner longtemps le regard de la route. Le volant démontable, les palettes éventuelles, les commandes d’essuie-glaces et le coupe-circuit ne doivent jamais être masqués.

1. Relever les contraintes : arceau, traverse de tableau de bord, ventilation, faisceau existant et règlement applicable.
2. Définir les données nécessaires : évitez d’acheter un écran avant d’avoir listé les capteurs et les signaux disponibles.
3. Fabriquer un support rigide : aluminium plié ou panneau composite adapté, avec bords ébavurés et fixations résistantes aux vibrations.
4. Créer un faisceau dédié : fils de section adaptée, gaines de protection, connecteurs verrouillés, étiquetage à chaque extrémité.
5. Protéger l’alimentation : fusible placé au plus près de la source, masse propre et alimentation séparée des équipements parasites si nécessaire.
6. Tester avant le roulage : cohérence des valeurs à froid, contrôle moteur tournant, test des alarmes et inspection après les premières spéciales.

Éloignez les câbles de signal des faisceaux d’allumage et des sources de chaleur. Sur une voiture ancienne, une masse oxydée ou un alternateur fatigué peut provoquer des valeurs instables. Le diagnostic passe alors d’abord par la tension, les masses châssis et les connecteurs, pas par le remplacement immédiat de l’écran.

Homologation et règles à vérifier avant modification

La réglementation dépend du type d’épreuve, de la classe, du passeport technique et de l’âge du véhicule. Une auto moderne homologuée peut imposer la conservation de certains éléments, tandis qu’une préparation de rallye historique doit respecter une période et une configuration autorisées. Le tableau de bord lui-même n’est pas toujours un élément homologué au sens strict, mais son montage peut interférer avec des prescriptions de sécurité, d’habitacle ou d’équipement électrique.

Consultez le règlement particulier de l’épreuve, les règles techniques fédérales applicables et les documents de votre catégorie avant de supprimer un combiné d’origine, d’ajouter une acquisition de données ou de modifier le faisceau. Les étiquettes de commandes, notamment celles liées à la coupure électrique ou à la sécurité, doivent rester claires et accessibles. Lors d’une restauration à vocation collection, conserver les pièces déposées facilite aussi un retour à l’état d’origine.

Budget et erreurs qui coûtent cher

Un montage simple à cadrans peut débuter autour de 250 à 600 euros, sondes et câblage compris, selon la qualité des composants. Un tableau de bord digital avec capteurs, faisceau sur mesure, support et paramétrage se situe plus souvent entre 900 et 2 500 euros. Une installation intégrée à un calculateur de compétition, avec acquisition et intervention d’un préparateur, peut dépasser ce niveau.

• Choisir un afficheur sans vérifier sa compatibilité avec le calculateur ou les sondes existantes.
• Installer trop d’informations et rendre les alertes critiques invisibles.
• Fixer l’écran sur un support souple qui vibre ou se fissure.
• Raccorder plusieurs accessoires sur une alimentation non protégée.
• Oublier le test en conditions réelles : soleil rasant, pluie, nuit, vibrations et moteur chaud.
• Confondre une donnée calculée avec une mesure directe, notamment pour le niveau ou la pression de carburant.

Tableau de bord voiture rallye : ce qu’il faut retenir

Le meilleur tableau de bord voiture rallye est celui qui délivre des données fiables, lisibles et réellement utiles à votre équipage. Commencez par les alertes moteur et la sécurité, puis adaptez l’affichage au niveau de préparation. Une implantation propre, un faisceau protégé et des essais méthodiques comptent autant que la technologie choisie. Sur une auto de rallye, un instrument bien réglé peut aider à détecter un problème tôt ; il ne dispense jamais d’un entretien suivi entre deux épreuves.
